PCB淚滴是指印刷電路板（PCB）設計中出現的尖銳、細長的結構，呈現出像淚滴一樣的形狀。這種設計在PCB制造過程中很常見，但有時也會被認為是一種問題或缺陷。那么，PCB淚滴具體指什么？它們有哪些設計要點需要注意呢？下面，我們就一起來了解一下PCB淚滴的相關知識。
一、PCB淚滴指什么？
在PCB制造過程中，有時會出現孔鉆不準確或銅箔剝離等問題，而這些問題可能會使電路板與其連接的組件失去電氣連接。為了解決這些問題，PCB淚滴便應運而生。它通常作為連接件和支撐導線的一種方式，可以確保電氣連接的可靠性和正確性。

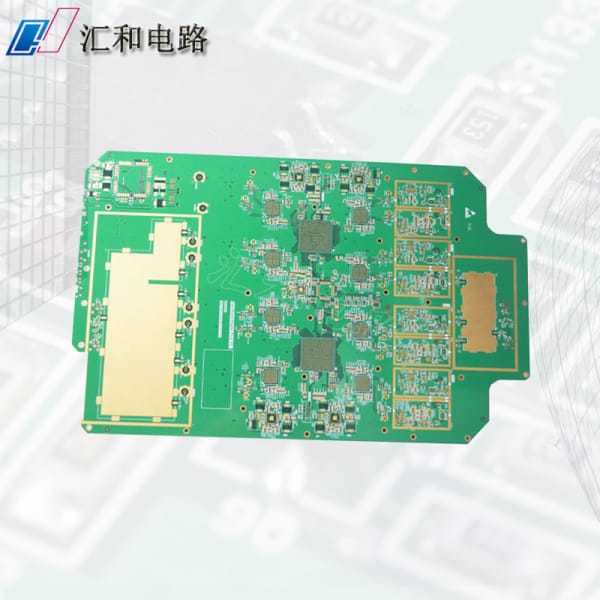

PCB淚滴由多個導線組成，其終點通常是一個圓形的焊盤或者是其他的連接器。 PCB淚滴的形狀和大小可以根據需要進行調整，以適應不同的電路板應用。如下圖所示：
二、PCB淚滴的設計要點
設計PCB淚滴時，需要考慮許多因素，包括淚滴的位置、形態、大小、角度、連線等，以下是幾個設計要點：
1、設計方案：淚滴電路的設計方案應該滿足電路板上的連接需求。這意味著設計者需要考慮連接器和支撐線需要連接的其他元件的布局和位置。
2、定位：盡量將淚滴放在電路板上的位置靠近元件的連接點，能夠降低焊接過程中的溫度和時間，從而防止元件的損壞。
3、尺寸：PCB淚滴的尺寸也很重要。在設計時，應確保淚滴尺寸大到足以實現最佳連接效果，但小到可以容納附加元件。
4、角度：PCB淚滴的角度也很重要。適當?shù)慕嵌瓤梢栽黾訙I滴的穩定性，并使其更容易與其他元件連接。
5、連線：連接線的長度、“漏嘴”是否存在，都決定著淚滴的性能表現。
三、PCB淚滴的制造過程
在PCB制造過程中，設計和制造出PCB淚滴通常需要先完成以下步驟：
1、設計PCB淚滴電路圖：這是指將淚滴設計圖布局在電路板上。
2、在PCB重新流覽器中添加PCB淚滴：這是為了根據PCB淚滴設計圖自動生成淚滴布局以及電路板的連接線。
3、在制造PCB電路板前進行檢查：對于較大的PCB板、厚度較大的板或者使用特殊材料制造的板，需要進行機械鉆孔或者激光鉆孔或激光加工技術進行切割，制造出具有淚滴的PCB板。
