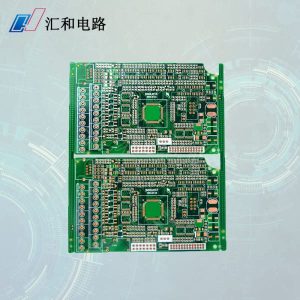

1、盲孔：盲孔是指只在PCB板的一面打孔，另一面沒有貫通。盲孔一般用于多層板中，連接不同層次之間的信號或電源線。為了防止電流干擾，盲孔的填塞是非常必要的。

2、埋孔：埋孔是在PCB板的內部層之間打孔，且兩面都沒有貫通。埋孔用于連接內層電路，避免影響PCB板的表面布局。埋孔的填塞不僅有助于加強板的機械強度，還能避免對表面設計造成不良影響。

3、通孔：通孔是指貫穿整個PCB板的孔，常用于插入電子元件引腳。對于一些要求較高的PCB板，通孔的填塞有助于避免漏電或電氣干擾。

4、盲埋孔組合：這種孔類型是盲孔和埋孔的組合形式，通常出現在高密度設計的PCB中。盲埋孔組合的填塞處理有助于提高電氣性能和板的機械穩定性。

二、常見的塞孔方式

1、油墨塞孔：通過絲網印刷將油墨填入孔洞，成本較低，適合簡單設計。

2、鋁片塞孔：使用鋁片填平孔洞，散熱性能好，但絕緣性較差，適用于高散熱需求。
3、樹脂塞孔：采用環氧樹脂填孔，表面平整，絕緣性優異，適合高密度互連（HDI）設計。

三、PCB板塞孔的目的與作用

1、防止電氣干擾：塞孔處理可以防止不同層次之間的電氣信號干擾，尤其是在高速電路設計中，塞孔能夠有效減少噪聲和電磁干擾（EMI）。通過選擇適合的塞孔方式，可以優化PCB板的信號傳輸質量。

2、提升機械強度：塞孔還可以增強PCB板的機械強度，避免孔周圍區域因多次鉆孔而導致的結構弱化。在高密度、高速的PCB設計中，強度問題尤為重要，塞孔處理有助于提高整體的抗壓能力。

3、減少電流泄漏：對于埋孔和盲孔，塞孔能夠有效阻止電流泄漏或發生短路的情況。尤其是在一些高頻電路中，任何電流泄漏都可能導致系統不穩定，影響整個電路的性能。

4、優化PCB板的生產工藝：塞孔處理有助于簡化PCB生產過程中的后續操作，減少不必要的后續維修和調整。通過有效的孔塞技術，可以提高生產效率，降低成本。

PCB塞孔需求由電氣性能、結構強度及應用場景共同決定。油墨塞孔（低成本）、鋁片塞孔（高精度）、樹脂塞孔（高可靠性）構成三大技術路徑，銅漿等特殊工藝滿足差異化需求。

1、寬溫基材?：采用玻璃化轉變溫度（T_g）≥170℃的FR-4或聚酰亞胺（PI）基材，支持-40℃~125℃寬溫域工作，避免高溫分層和低溫脆化。針對高頻場景，優選低損耗因子（D_f≤0.015@1GHz）基材，減少信號衰減。

2、金屬材料強化：?銅箔粗糙度控制在≤1.5μm，結合等離子體清洗工藝，提升孔壁結合力，降低CAF（導電陽極絲）風險。

二、?精細化設計優化?

1、電源與信號完整性?：采用8層以上堆疊設計，配置獨立電源層和地平面，將電壓波動抑制在±5%以內。

2、熱管理與機械加固?

BGA封裝器件采用底部填充膠（剪切強度≥25MPa），并增加散熱銅塊，使熱點溫升≤15℃。

多層板布局對稱化設計，Z軸熱膨脹系數（CTE）≤40ppm/℃，減少熱應力變形。

三、?嚴苛制造工藝控制?

1、層壓工藝?：階梯式升溫壓合（升溫速率≤3℃/min），層壓壓力≥350psi，層間結合力≥8N/mm，杜絕分層隱患。

2、表面處理?：沉金工藝（ENIG）鎳層厚度≥3μm、金層≥0.05μm，耐插拔次數≥500次，滿足高頻信號傳輸需求。阻焊油墨選用LPI型（硬度≥6H），通過96小時鹽霧測試，防止氧化腐蝕。

3、孔金屬化?：激光鉆孔后增加等離子凹蝕（凹蝕深度3-5μm），確保盲埋孔樹脂殘留率≤5%，提升導通可靠性。

四、?全維度測試驗證?

1、環境應力篩選（ESS）?：執行高加速壽命試驗（HALT），溫度循環范圍-55℃~150℃，振動量級20Grms，加速暴露潛在缺陷。

2、電氣性能測試?：TDR測試差分阻抗公差±5%，眼圖測試抖動容限≥30%，確保信號完整性。長期老化測試MTBF≥10萬小時，模擬15年壽命周期的性能衰減。

3、機械強度驗證?：抗彎強度≥500MPa，通過IEC 61373標準振動測試（頻率5-150Hz，加速度5Grms）。

五、?環境適應性增強?

1、三防處理?：噴涂聚氨酯三防漆（厚度20-30μm），通過IPC-CC-830B認證，防護等級達IP67。

2、防火與低毒要求?：基材阻燃等級UL94 V-0（自熄時間≤10秒），燃燒煙霧毒性滿足EN45545-2 R25標準。

3、抗震冗余設計?：關鍵焊點采用倒角銅柱加固，結合彈性硅膠緩沖層，耐受20G沖擊載荷。

六、?認證與標準化體系?

1、認證要求?：通過EN 50155（軌道交通電子設備標準）和EN45545-2（防火性能標準）雙重認證，確保全生命周期合規。

2、供應鏈管控?：元器件選用工業級（工作溫度-40℃~85℃）及以上產品，建立物料可追溯系統（批次追溯率100%）。

通過?高性能材料選型?（T_g≥170℃）、?精密仿真設計?（阻抗公差±5%）、?工藝參數嚴控?（層壓壓力≥350psi）及?全維度測試驗證?（HALT+MTBF），PCB長板在鐵路系統中可實現故障率≤0.1ppm的超高可靠性。結合?EN45545-2防火認證?（煙霧毒性控制）與?EN 50155環境適應性認證?，全面滿足軌道交通15年以上設計壽命要求。

一、熱管理問題解決方法

1、優化PCB布局：

– 合理放置高發熱元件，如將它們分散布置以避免熱量集中。

– 將溫度敏感元件遠離高發熱區域，并考慮風道設計以促進空氣流通。

2、使用散熱過孔：在高發熱元件下方布置散熱過孔，通過填充導熱材料（如銅）來增加導熱路徑。

3、增加散熱銅箔：增大鋪銅面積、增加銅箔層數或厚度，以提高散熱效果。

4、使用散熱片和導熱材料：對于高功率元器件，可以添加散熱片或使用導熱膠、導熱墊片來增強散熱。

5、采用熱仿真軟件：利用熱仿真軟件預測和優化電路板的熱性能，提前進行設計改進。

二、特殊材料或設計的應用

1、高導熱基材：

– 使用鋁基板、陶瓷基板等具有高導熱性的基材，這些材料能更有效地傳導熱量。

– 例如，鋁基板因其優異的導熱性和機械強度，被廣泛應用于LED照明和電源模塊中。

2、納米材料與復合材料：

– 石墨烯、碳納米管等納米材料因其超高的導熱性而被用于制造高導熱薄膜或涂層。

– 金屬基復合材料也因其優異的導熱性能而成為PCB散熱材料的研究熱點。

3、智能熱管理技術：

– 集成溫度傳感器和智能控制算法，實現動態熱管理，根據實時溫度調整元器件的工作狀態或散熱系統的運行模式。

PCB長板的熱管理問題可以通過多種方法解決，包括優化布局、使用散熱過孔和銅箔、添加散熱片和導熱材料等。同時，特殊材料和設計如高導熱基材、納米材料與復合材料以及智能熱管理技術也可以顯著提升熱管理效果，具體選擇哪種方法取決于實際應用場景和需求。

1、均勻的光分布：長板PCB能夠實現燈珠的均勻分布，從而提供更加均勻、柔和的光線輸出。這對于燈箱燈條來說，意味著能夠減少光斑和陰影，提高照明質量。

2、高效的熱管理：PCB長板通常采用高導熱性的材料，有助于快速散發燈珠產生的熱量，保持燈條的穩定工作狀態，延長使用壽命。

3、穩定的電氣性能：PCB長板通過精密的電路設計，確保電流的穩定傳輸，減少電壓降和功率損耗，提高燈條的能效比。

4、靈活的配置：長板PCB可以根據燈箱燈條的具體需求進行定制，包括燈珠的布局、數量、顏色以及控制方式等，滿足多樣化的照明需求。

5、美觀的外觀：PCB長板本身具有光滑、平整的表面，能夠與燈箱燈條的設計完美融合，提升整體美觀度。

二、具體優勢

1、尺寸優勢：長板印刷電路板的長度可以根據燈箱燈條的具體尺寸進行定制，無需拼接，簡化了安裝過程，提高了生產效率。同時，長板的設計也有助于減少燈具的體積和重量，便于運輸和安裝。

2、成本優勢：雖然PCB長板的單價可能較高，但由于其在生產過程中的高效率和低損耗，總體成本相對較低。此外，由于減少了拼接和連接點，也降低了故障率和維護成本。

3、性能優勢：長板印刷電路板通過優化的電路設計和高質量的材料選擇，實現了更高的亮度、更好的色彩還原度和更長的使用壽命。這些性能優勢使得燈箱燈條在各種應用場景中都能表現出色。

4、定制化優勢：PCB長板可以根據客戶的需求進行定制化生產，包括燈珠的類型、顏色、亮度以及控制方式等。這種靈活性使得燈箱燈條能夠滿足不同客戶的個性化需求。

PCB長板在燈箱燈條中的應用效果良好，具有均勻的光分布、高效的熱管理、穩定的電氣性能、靈活的配置和美觀的外觀等優勢，這些優勢使得PCB長板成為燈箱燈條的理想選擇之一。

1、?鉆孔技術?
PCB長板采用?激光鉆孔技術?（如CO?/UV激光器），可加工孔徑小于150μm的微盲孔/埋孔，支持10層以上高密度堆疊，布線密度提升40%以上?。而普通PCB多依賴?機械鉆孔?，最小孔徑通常為200μm以上，僅支持通孔設計，層間互聯密度較低?。

2、?基材選擇?
長板需使用?低介電損耗材料?（Df＜0.004），如聚酰亞胺樹脂或改性環氧樹脂，其玻璃化轉變溫度（Tg）＞180℃，適用于高頻信號傳輸?。汽車電子領域的長板還會采用鋁基/銅基金屬芯板以提升散熱性能?。普通PCB則以普通FR-4基材為主（Tg=130℃），介電損耗值達0.02以上，無法滿足高頻或高溫需求?。

3、?層壓工藝?
多層長板需采用?逐次層壓工藝?，例如10層板需進行3次以上壓合，層間介質厚度控制在80μm以內，對位精度要求達±25μm?。普通多層板通常單次壓合完成，層間介質厚度普遍＞100μm，對位精度僅需±50μm?。

4、?線路制作?
長板的線寬/線距可達?3/3mil（0.075mm）?，需通過動態補償蝕刻技術控制銅箔表面粗糙度（Rz＜2μm），并借助仿真軟件優化差分對布線，實現±5%的阻抗控制精度?。普通PCB的線寬/線距多為6/6mil，阻抗控制精度僅需±10%，適用于低頻場景?。

5、?表面處理?
汽車長板采用?化學鎳鈀金工藝?，金層厚度＞0.05μm，耐鹽霧測試＞96小時?；工業級長板還會對局部區域進行阻焊開窗鍍厚金（＞2μm）以增強焊點可靠性?。普通PCB多采用噴錫（HASL）或OSP處理，金層厚度僅0.03μm，防護性能較弱?。

6、?可靠性檢測?
6.1、長板需通過多維度嚴苛測試：
信號完整性測試?：眼圖驗證10Gbps以上高速信號質量?；
熱沖擊測試?：-55℃~+150℃循環1000次驗證結構穩定性?；
CAF測試?：85℃/85%RH環境500小時抗離子遷移能力測試?。
6.2、普通PCB僅需基礎通斷測試和常規溫循測試?。

PCB長板通過?激光微孔、特種基材、多層壓合?等工藝實現高頻、高密度和高可靠性，但其成本與制造復雜度顯著高于普通PCB?，這些差異使其在5G通信、汽車電子等高端領域具備不可替代性?。

1、早期發展階段

• 技術創新的先驅：PCB板的歷史可以追溯到20世紀初，當時主要用于簡化電子設備中的電路連接。隨著半導體技術的發展，PCB板開始應用于更廣泛的領域，包括早期的通信設備和計算機系統。
• 電子制造業的基礎：PCB板的出現極大地提高了電子設備的可靠性和生產效率，成為電子制造業的基礎部件，它們的設計和應用不斷優化，以適應不斷變化的電子技術需求。

2、中期應用擴展

• 通信技術的推動：隨著通信技術的發展，PCB板在軌道交通的信號傳輸和控制系統中得到了應用，這些系統要求高度的可靠性和穩定性，PCB板的設計也因此變得更加精密和復雜。
• 自動化控制的助力：軌道交通系統的自動化控制需要復雜的電路設計和快速的信號處理，PCB板在其中發揮了關鍵作用，它們不僅保證了信號的準確性，還提高了系統的反應速度和效率。

3、現代技術融合

• 高密度集成的趨勢：為了適應現代軌道交通系統對小型化和高性能的需求，PCB集成電路板的設計趨向于高密度集成，這意味著更多的電子元件可以被集成到更小的空間中，從而提高了系統的整體性能和可靠性。
• 熱管理的重要性：由于軌道交通工具在運行過程中會產生大量熱量，PCB板的熱管理變得越來越重要，合理的熱設計可以有效防止元器件過熱，保證系統的穩定運行。

4、未來發展方向

• 材料科學的創新：為了進一步提高PCB板的性能，未來的發展趨勢包括使用新型材料和技術，如納米材料和先進的制造工藝，這些創新有望提高PCB板的導電性、耐熱性和機械強度。
• 智能化的融合：隨著人工智能和物聯網技術的發展，未來的PCB板將更加智能化，能夠實現自我診斷和遠程監控，這將為軌道交通系統提供更高級別的安全保障和維護便利性。

PCB軌道交通的發展歷程反映了電子技術的進步和創新，從早期的簡單電路到現在的高度集成和智能化系統，PCB板一直在提升軌道交通的安全性和效率。隨著科技的不斷進步，PCB板將繼續在軌道交通領域扮演關鍵角色，帶來更加安全、便捷、高效的出行體驗。

1. 品牌信譽

高品質手機電路板往往來自具有良好信譽的品牌制造商。這些品牌經過多年的市場驗證，擁有可靠的制造工藝和嚴格的質量控制體系。消費者應該選擇那些在手機行業有一定影響力和口碑的品牌，比如蘋果、三星、華為等。這些品牌的手機電路板經過多次優化和測試，具有更高的質量保證。

2. 材料和工藝

手機電路板的材料和工藝直接影響著其質量和性能。好的手機電路板應采用高品質的材料，如高性能FR-4玻纖板和有機硅膠。此外，制造工藝也是關鍵因素，如表面貼裝技術（SMT）、多層板堆疊技術等。消費者可以通過查閱產品資料或向售后服務人員了解手機電路板的材料和工藝，以選擇質量較高的產品。

3. 功能和兼容性

在選購手機電路板時，消費者應根據個人需求選擇功能全面的產品。手機電路板應支持多種通信標準，如4G、5G、Wi-Fi、藍牙等，以滿足不同場景下的通信需求。此外，還應關注電路板的兼容性，確保其能適配各種手機配件和設備，以免出現不匹配或不穩定的情況。

4. 售后服務及價格

售后服務和價格也是選擇高品質手機電路板時需要考慮的因素之一。消費者應選擇有完善售后服務體系的品牌，以便在需要維修或更換電路板時能夠得到及時的支持和解決方案。此外，價格也是決策因素之一，消費者可以根據自身預算選擇性價比較高的手機電路板，同時不要過分貪圖低價，以免犧牲質量和性能。

選擇高品質的手機電路板是確保手機性能和可靠性的關鍵。消費者在選購時應關注品牌信譽、材料和工藝、功能和兼容性，以及售后服務和價格等因素。通過綜合考慮這些方面，消費者能夠更加明智地選擇適合自己需求的手機電路板，避免購買低質量產品帶來的困擾和損失。
